Blaszane elementy Nr 93942 oraz Nr 91401 towarzyszące, mocowaniu kierownicy motocykli serii OSL i ZD

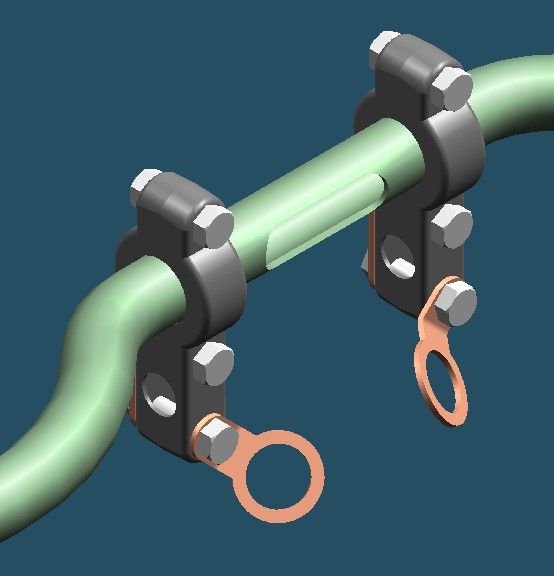

Prawdopodobne usytuowanie
elementów Nr 91401

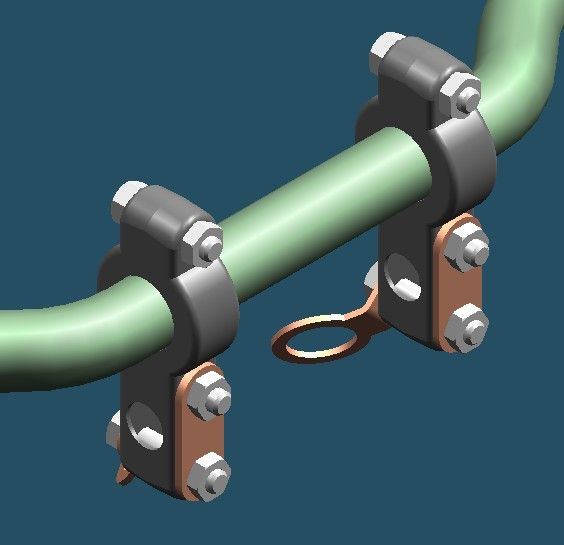

Usytuowanie elementów Nr 93942

Tropiąc oryginalne elementy, służące odbudowie mojego motocykla NSU 251 OSL, natrafiłem na dwie dosyć zagadkowe blaszki. Mając na uwadze to, że z reguły pozornie zbyteczne drobiazgi, ginęły w pierwszej kolejności, przypuszczam, że brakuje ich wielu podobnym mi miłośnikom żelastwa z przed lat.

Omawiane przeze mnie blaszki zidentyfikowałem, zgodnie z katalogiem części motocykli NSU 201/251/351OT, pod numerami 91401 i 93942. Ich dokładne zastosowanie i usytuowanie w konstrukcji pojazdu wydedukowałem i z obrazowałem poniższymi rysunkami.

Być może, właściwe ich usytuowanie, jest nieco inne, ale w tej kwestii muszę liczyć na opinię osób, które miały okazję widzieć te elementy w oryginale. O ile usytuowanie blaszek 93942 widocznych na prawym rysunku jest raczej jednoznaczne, o tyle zamocowanie blaszek 91401 (na lewym rysunku) może mieć, co najmniej trzy usytuowania oraz dodatkowo inną orientację względem osi śruby mocującej. Element 91401 zgodnie z katalogiem nazywa się Kabelhalter, co można tłumaczyć jako ogranicznik (trzymacz) przewodów.

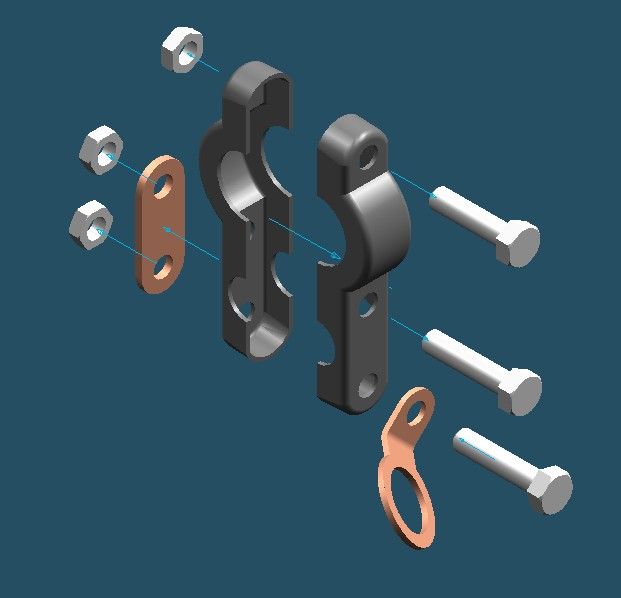

Widok rozstrzelony uchwytów
mocowania kierownicy wraz
z elementami Nr 91401 oraz Nr 93942

Szczerze mówiąc bardziej pasuje mi to na element prowadzący linki, wychodzące w tym miejscu z kierownicy. Jaka jest prawda? Dodatkowo w dużym oczku tegoż elementu powinien znajdować się pierścień gumowy, zabezpieczający przechodzące wewnątrz cięgna lub kable przed ocieraniem.

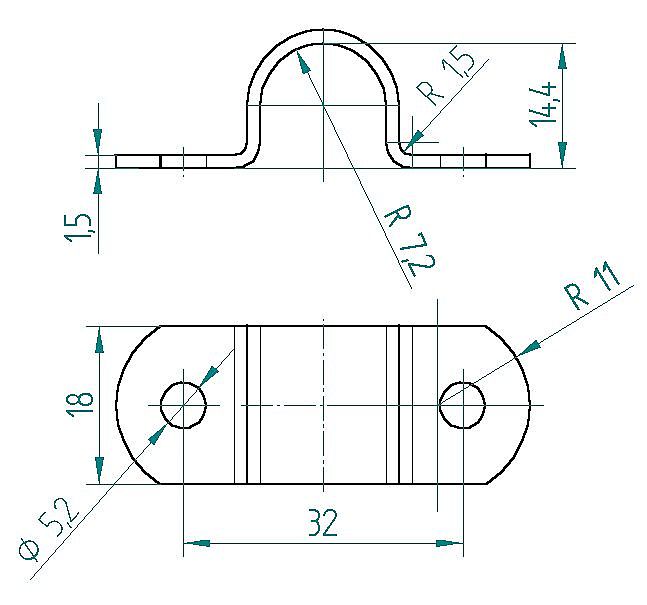

Poniżej przedstawiam rysunki omawianych blaszek, z podaniem ich wymiarów umożliwiających ich odtworzenie.

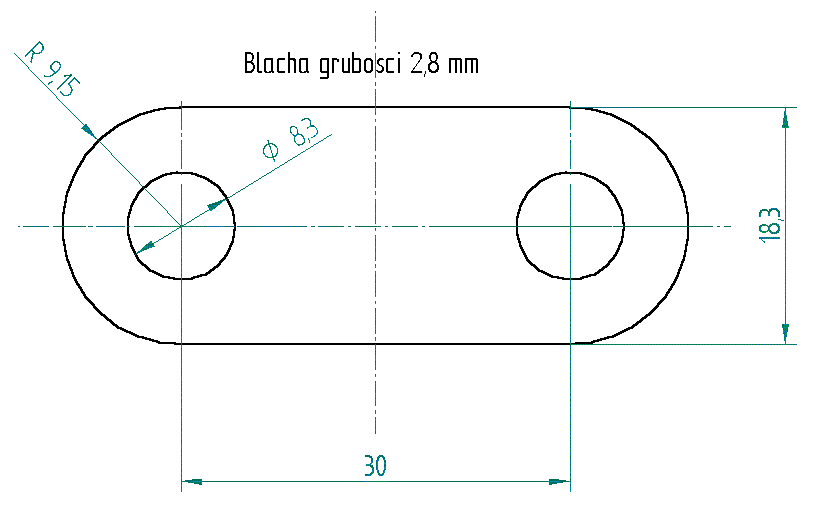

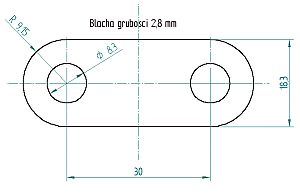

Blaszka Nr 93942

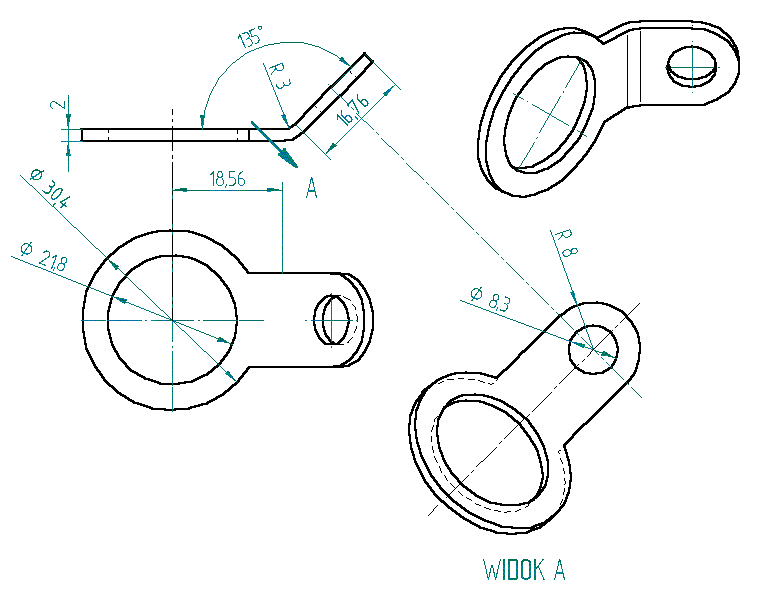

Oczko kablowe Nr 91401

Brakowało? - No to proszę!
