Dorabianie brakujących elementów

"Zrobię sobie, czyli dwie ręce mam więc zrobię sobie sam" (Skrzydlaty)

Details
Category: Dorabianie brakujących elementów
Spiker By Spiker
Spiker
05.Jan
Parent Category: Warsztat
05 January 2021
Last Updated: 05 January 2021
Hits: 2061

Śruby nożnej dźwigni zmiany biegów - OSL

kat351 501OSLUkład nożnej zmiany biegów modeli OSL skałda się m.in. z długiej dźwigni tłoczonej z blachy, przykręcanej do "automatu" dwoma śrubami o nietypowej konstrukcji. Takie śruby nie dość że są ekstremalnie drobnozwojowe (M8x0,75) to jeszcze z łbem kołnierzowym o niestandardowych proporcjach. Dla osób nie posiadających tego elementu nie pozostaje więc nic innego jak go dorobić na tokarce i frezarce. Długość śrub też musi być idealnie dobrana do posiadanych elementów zmieniacza, bo za długie będą blokowały ruch dźwigni, a za krótkie nie wykorzystają w pełni dostęnej długości gwintu - zalecam więc pomierzenie swoich elementów i indywidualną korektę długości. W fabryce części były powtarzalne, ale po kilkudzisięciu latach i wielu remontach grubość dźwigni zmiany biegów w płaszczyźnie jej mocowania może być już różna - a to spolerowana, a to z grubą wartswą chromu na miedzi. W oryginale śruby były wykonane w oksydzie, tak jak i pozostałe elementy robocze zmieniacza (pręt cięgna, widełki, nakrętki kontrujące, sworznie, dźwigienka przy skrzyni biegów). - potwierdzają to jednoznacznie fabryczne fotografie i zachowane egzemplarze.

Read more …

Details
Category: Dorabianie brakujących elementów
Spiker By Spiker
Spiker
15.Dec
Parent Category: Warsztat
15 December 2020
Last Updated: 05 April 2024
Hits: 2245

Cięgna Bowdena do 351/501 OSL alu

Zza kierownicyJuż jakiś czas temu rozpracowywałem temat cięgien Bowdena (popularnych "linek") do swojego motocykla. W końcu przyszedł czas aby się z efektami tej pracy podzielić. Kolega poprosił mnie niedawno o udostępnienie moich rysunków, co zmobilizowało mnie do zakończenia prac nad długo odkładanym artykułem. Przy okazji skorzystają też inni.

Starałem się jak najrzetelniej podejść do tematu. Skupiłem sie na interesującym mnie modelu 351 OSL z 1938-go roku (z głowicą aluminiową). Po pierwsze usiłowałem rozpoznać w dostępnych katalogach odpowiednie długości pancerzy i linek do tego modelu - na szczęście je odnalazłem (chociaż w praktyce były konieczne pewne drobne korekty, prawdopodobnie ze względu na nieco inne wspólczesne elementy regulacyjne). W kolejnym kroku ustaliłem właściwy rodzaj końcówek, okuć i regulacji - głównie analizując poszczególne elementy osprzętu kierownicy, wsporniki pancerzy i dźwigienki sterujące danymi urządzeniami - tak, aby zdjęte z półki "linki" dało się zamontować bez żadnych dodatkowych zabiegów. Założyłem współpracę "linek" tylko z oryginalnym osprzętem i urządzeniami (dźwigienki Amal, gaźnik Amal-Fisher, prądnica Bosch B142 lub B145, fabryczne "baryłki" na dźwigienkach odprężnika i sprzęgła). Jeśli ktoś ma inne elementy (np. gaźnik Graetzin czy inny zastępczy) to musi pod ich kątem zweryfikować dane. Finałem było sporządzenie odpowiednich rysunków - znajdziecie je poniżej.

Read more …

Details
Category: Dorabianie brakujących elementów
Spiker By Spiker
Spiker
04.Sep
Parent Category: Warsztat
04 September 2017
Last Updated: 04 September 2017
Hits: 4095

Paluszek Bosch - oprawka żarówki

Z instrukcji BoschaOryginalna tylna lampka Bosch JN5 zwana potocznie "paluszkiem" to obecnie ekstremalnie rzadki okaz. Na szczęście od wielu lat dostępne są stosunkowo niedrogie kopie, w tym od polskich producentów. Za cenę nieco ponad 200 zł (za polski produkt) dostajemy ładnie wyglądającą z zewnątrz i mocno zblizoną do oryginału lampkę, w czarnym lakierze (jak w oryginale) lub chromowaną. Producent oprócz wersji na jednowłoknową żarówkę (jak w oryginale), przewidział też wersję na żarówkę dwuwłóknową (BAY15d, 6V 21/5W), przystosowaną do światła STOP - obecnie obowiązkowego, przynajmniej jeśli chodzi o pojazdy zarejestrowane "na tzw. białe tablice". Wyrób prezentuje się bardzo dobrze, i nawet "plastikowość" czerwonego szkiełka nie rzuca się zbytnio w oczy. Jedynym elementem, który od początku mi się nie podobał był oszczędnościowy prymitywny system styków doprowadzających prąd do żarówki, bazujący na toczonym tekstolitowym izolatorze i dociskanych sprężynkami stykach przylutowanych bezpośrednio do przewodów zasilających. W takim układzie przewody przyłączeniowe muszą poruszać się w odpowiednio luźnej tulei mocującej lampkę do jej uchwytu, co w przypadku trzech przewodów dla wersji ze STOP-em jest pewnym problemem. W oryginale przewody były zaciskane śrubkami w mosiężnych kołkach przyłączeniowych oprawki - właściwy docisk styków do żarówki nie był więc uzależniony od luzu przewodów. Postanowiłem poprawić ten element współczesnej kopii w kierunku oryginalnego rozwiązania ...

Read more …

Details
Category: Dorabianie brakujących elementów
Spiker By Spiker
Spiker
17.Oct
Parent Category: Warsztat
06 October 2016
Last Updated: 03 January 2017
Hits: 7148

Przewody instalacji elektrycznej - opcje i patenty

IMG 4287 mZapewne każdy z restaurujących zabytkowy przedwojenny motocykl wie, że aby być wizualnie jak najbliżej oryginału i ducha epoki trzeba wyeksponowaną część wiązki instalacji elektrycznej wykonać z "przewodu w oplocie". Instrukcja do instalacji motocyklowych Bosch z lat 30-tych mówi: "stosować przewody (z wyjątkiem przewodu wysokiego napięcia oraz przewodu tylnej lampy typu JN5) przewody 1,5 mm2, emaliowane o symbolu NKA 14/1,5". Ale niewiele osób ma wiedzę o jaki tak naprawdę przewód chodzi, bo od dawna nie jest produkowany i dostepny w handlu. Mniej ortodoksyjni zakładaja po prostu współczesne przewody w izolacji plastikowej (najczesciej PVC - polwinitowej). Ja jednak wciąż próbowałem w kilku podejściach rozgryźć temat oryginalnych przewodów w motocyklach NSU z lat 30-tych i myślę, że w końcu osiągnąłem zadowalający efekt. Spróbuję w niniejszym artykule opisać mój "patent" dla tych, dla których takie detale też są istotne.

Read more …

Details
Category: Dorabianie brakujących elementów
Spiker By Spiker
Spiker
11.May
Parent Category: Warsztat
11 May 2016
Last Updated: 02 October 2024
Hits: 3999

Cięgna hamulców 351/501 OSL

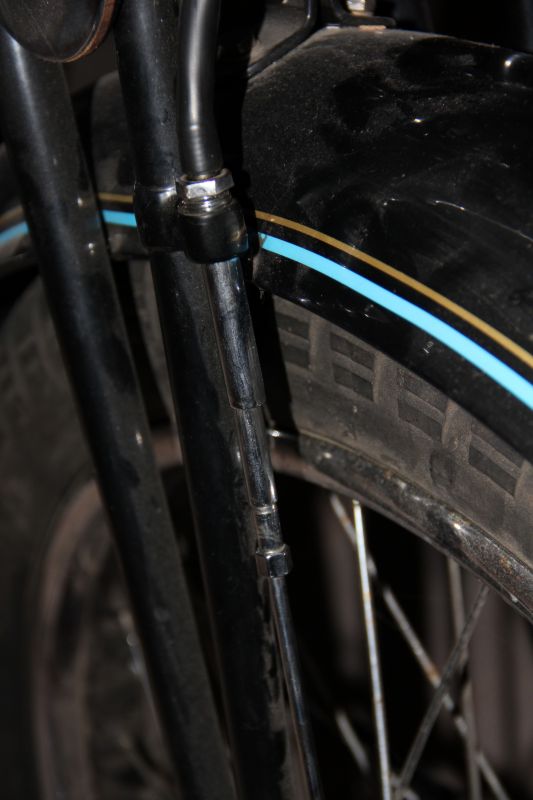

real mSztywne cięgno hamulca tylnego w postaci regulowanego stalowego pręta to klasyczne rozwiązanie. Ze względu na swoja prostotę i niezawodność jest to do dzisiaj popularne rozwiązanie w tanich motocyklach z tylnym mechanicznym hamulcem bębnowym. Było ono stosowane też we wszystkich motocyklach NSU. Jednak zastosowanie sztywnego cięgna w przednim hamulcu było stosowane tylko w niektórych przedwojennych motocyklach z widelcem trapezowym (oczywiście w połączeniu z elastycznym cięgnem Bowdena). Także konstruktorzy NSU zastosowali takie rozwiązanie w "dużych OSL" czyli modelach 351/501/601 OSL.śruba-linki-przedniego-hamulca m

W sporej ilości zachowanych do dzisiaj egzemplarzy OSL-ek nie zachował się jednak ten dosyć skomplikowany, wieloelementowy układ, najcześciej zastępowany odpowiednio wydłużoną linką lub montowaniem dodatkowego podparcia pancerza linki bezpośrednio na tarczy kotwicznej. Chcąc mieć jednak w pełni oryginalny motocykl trzeba te lementy odtworzyć, czemu ma pomóc niniejszy artykuł. Są już co prawda na rynku dostępne kopie, jednak nie zawsze ładnie wykonane i w pełni zgodne z oryginałem. Mając dostęp do tokarki (lub znajomego tokarza) można bezproblemowo wykonać te elementy samemu.

Read more …

More Articles …

  1. Opaska mocowania prądnicy B142 / B145
  2. Kołki przyłączeniowe prądnicy B142 i magdyna D1
  3. Nakrętki kołnierzowe ramy i silnika 351/501/601 OSL
  4. Śruby mocowania skrzyni biegów 351/501/601 OSL
  5. Śruby podstawy prądnicy 351/501/601 OSL
  6. Śruba regulacji naciągu łańcucha sprzęgłowego 351/501/601 OSL
  7. Śruby regulacji naciągu łańcucha - 351/501/601 OSL
  8. Zapadka rozrusznika w 351/501/601 OSL
